发布日期：2019-02-19 00:00
一、缺陷造成分析 1、最常见的是在交收库中，卷材由于吊运、移动等造成外包装轻微的破损。

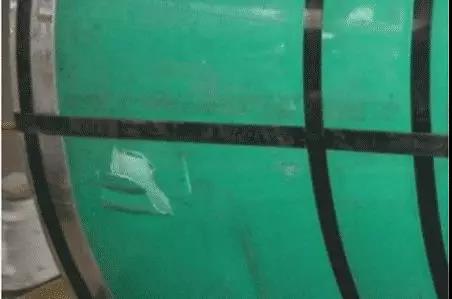

破损 2、在分配装运途中，由于车子上有异物，如小石子，钢钉等凸起，造成的垫伤，小凹坑；或由于运输人员未将卷材固定，卷材移动造成碰撞“撞伤”。

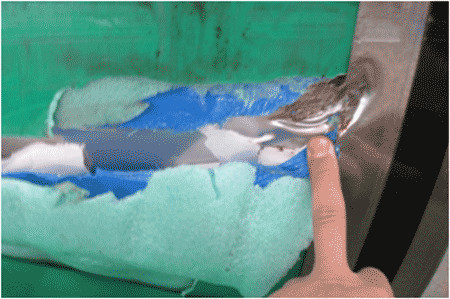

移动撞伤

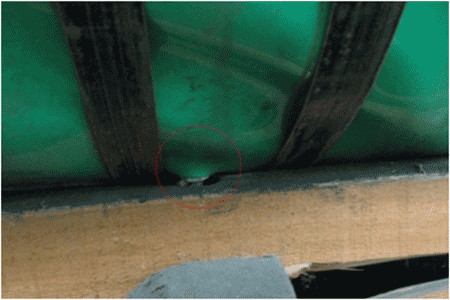

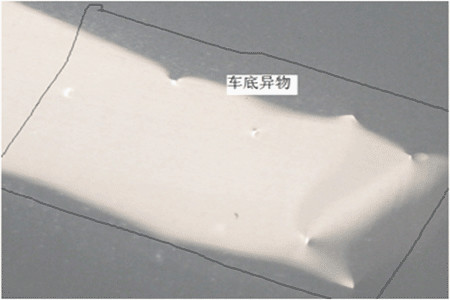

异物垫伤
未固定 3、吊运作业中，由于吊运人员野蛮操作，造成严重凹坑—“撞伤”：a按键操作失误，吊具撞击卷面 b 卷与卷的碰撞 c卷加工，没有控制下降速度，下落后与上料台碰撞

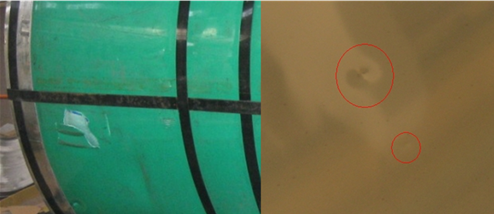

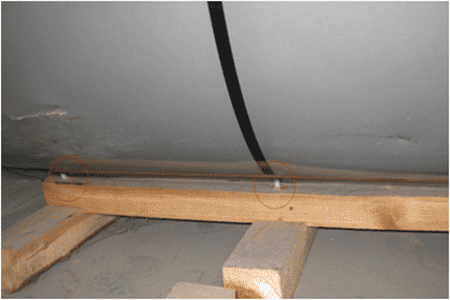

操作撞 4、卷材在仓储存放中，由于卷架上的钉子，或螺栓松动，螺帽凸起，造成的垫伤“凹坑”。
不锈钢凹坑
不锈钢凹坑
不锈钢凹坑 5、“磅差”这里指货物标的重量，与现货物重量不符，进行货物实际过磅产生的重量之间的差。亏重判别方法或所借助工具：吊秤显示器、吊秤落地显示器。

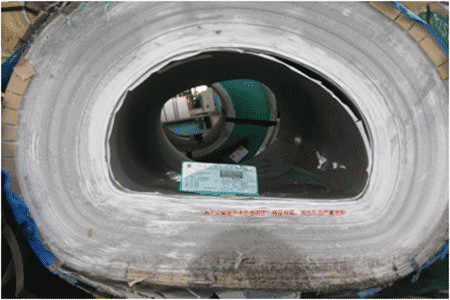

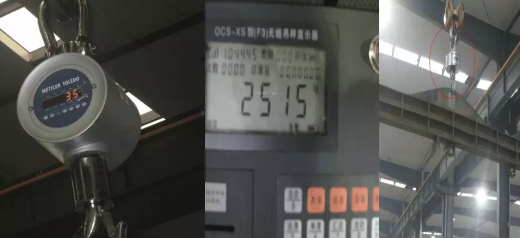

不锈钢磅差 二、原卷材料的缺陷分析（包装已拆） 目测/手感 A、①拆开包装：可以看到卷的一些缺陷：如收卷不齐，塔形，称（垫）纸不良,松卷或叫散卷。 ②展开卷：宽度时常变化，称它为“S”型弯，如截取“S”型弯其中的一段弧形弯，叫“L”型弯，人们又形象的称它为“镰刀湾。 ③边波浪，有单边波和双边波，以及中间浪，人们形象的称它为“搓板浪”。 ④卷边部分层/开裂、缺省，皱边或折边（吊具造成）。 B、表面缺陷水印，酸洗不良等无手感。 C、划痕-划线亮痕，纸压痕等轻微手感（指甲触摸）。 D、划伤、擦伤、疤痕、夹杂、压点、凹点、凹坑等严重手感。 借助工具—量具/仪器 A、规格偏差缺陷：主要是厚度相对较多，其次是宽度。 B、化学成分偏差：（分为成品分析和熔炼分析）。（大部分钢厂打擦边球，化学成分一般都是走的下偏差。如304、06Cr19Ni10，Ni含量8.0%—10.0%，但是经常检测出来Ni只有7.8%至7.9%，7.9%-8.0%的特多。根据“国标化学成分偏差”GB/T222-2006规定：Ni含量 5.0%—10.0%，可正负偏差0.1%）。 C、机械性能，冲压/拉伸等开裂，难成型。

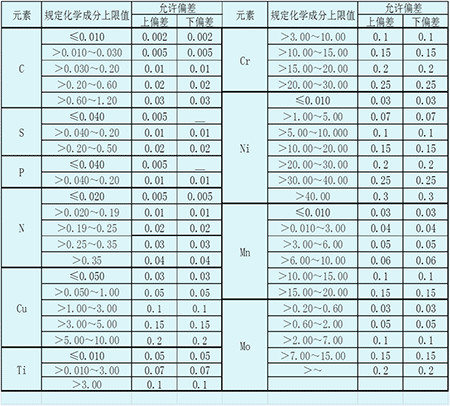

化学成分允许偏差国标范围
不锈钢偏差国标 卷板表面常见缺陷

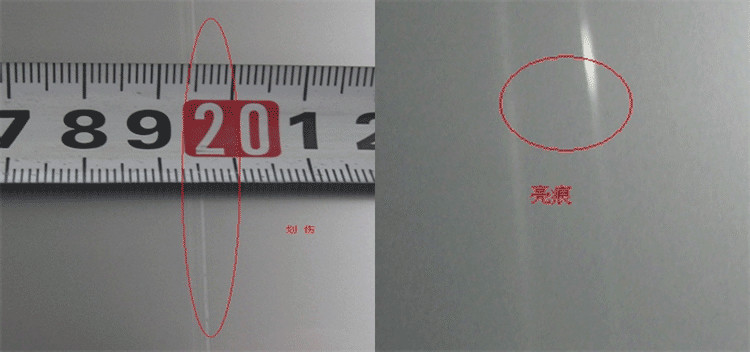

不锈钢亮痕

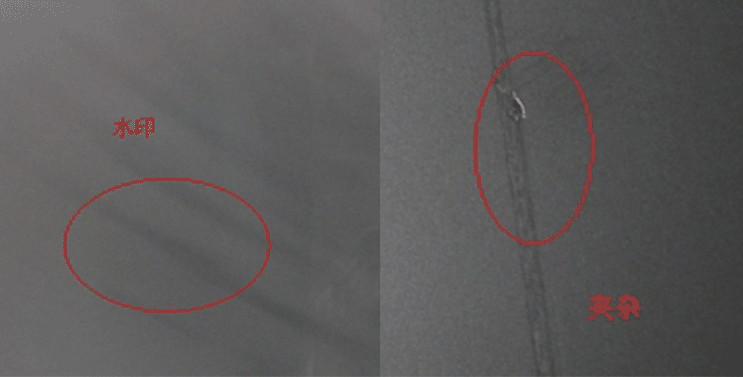

不锈钢水印与夹杂

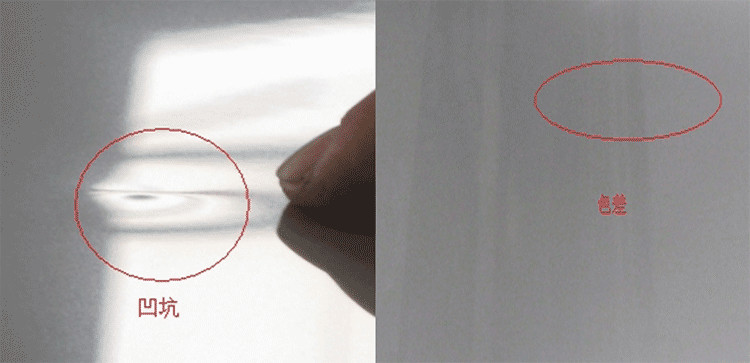

不锈钢凹坑与色差

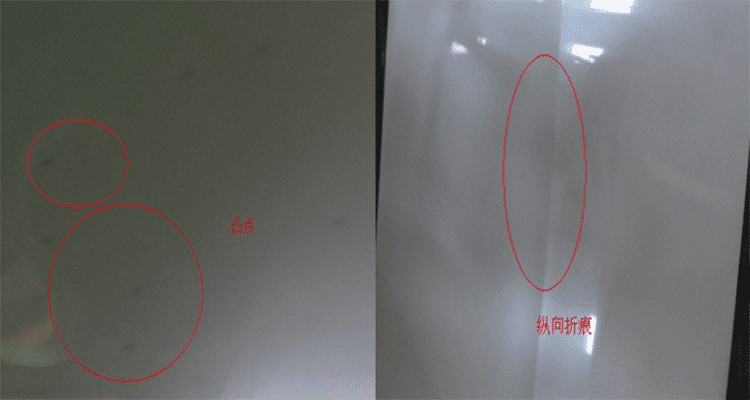

不锈钢凸点与纵向折痕

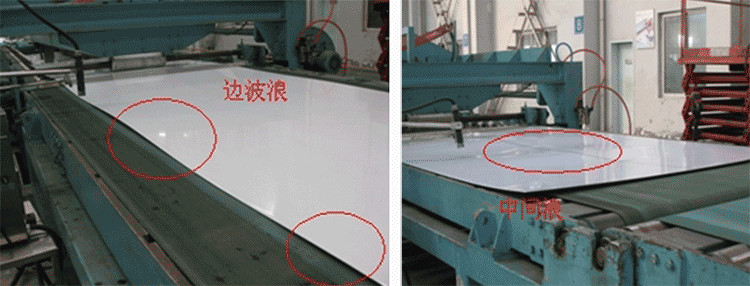

不锈钢边波浪与中间浪

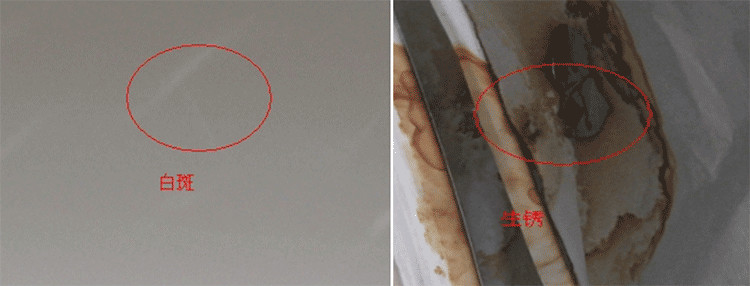

不锈钢白斑与生锈

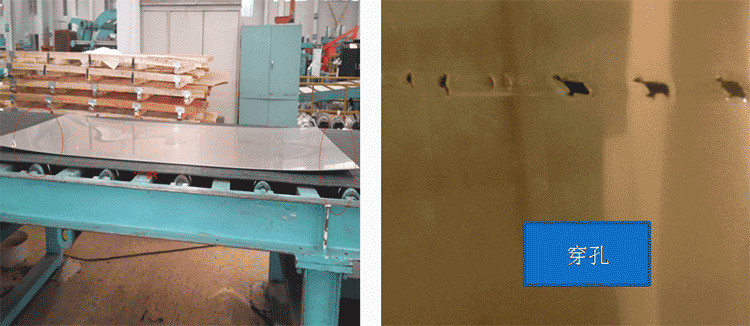

不锈钢穿孔

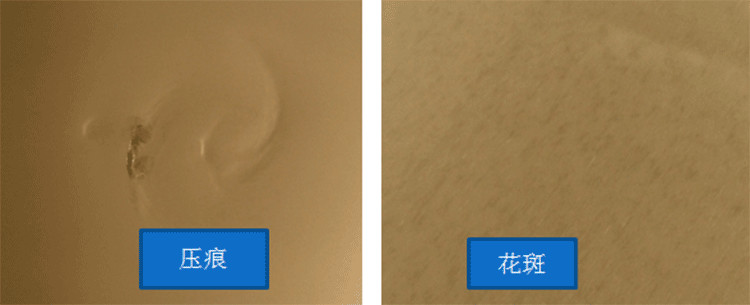

不锈钢压痕与花斑

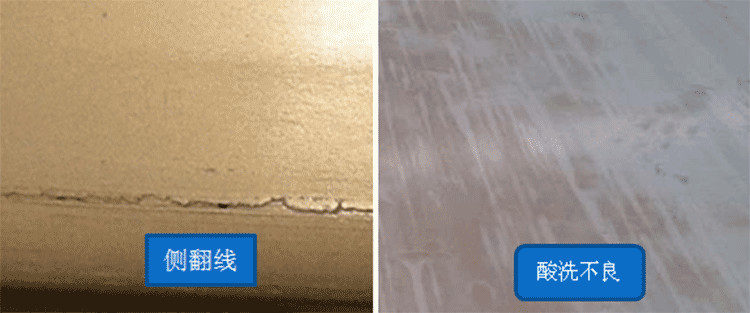

不锈钢侧翻线与酸洗不良

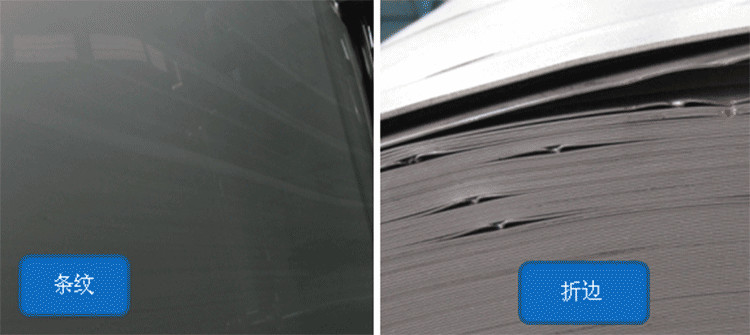

不锈钢条纹与折边
|
